Mehrere S16-Stageboxen am X32: Der Advanced Workflow bündelt Routing, Clocking und Fehlersuche. © KI generiert, Engelmann Promotion, Andy C.
Eine Behringer Stagebox S16 am X32 Mischpult anzuschließen ist schnell erledigt. Bei der zweiten oder dritten Stagebox wird es allerdings interessant: Plötzlich landet Eingang 1 der zweiten Box nicht auf dem AES50 -Kanal 1, mehrere S16 geben an ihren XLR-Ausgängen dieselben Signale aus oder die Verbindung steht zwar, aber es knackt, setzt aus oder bleibt ganz still. Genau für solche Situationen gibt es jetzt unseren ersten X32 Advanced Workflow : Er zeigt nicht nur, was AES50 kann, sondern vor allem, wie man eine Kaskade aus mehreren S16 planbar aufbaut und typische Fehler systematisch findet …
Doch eine zweite Stagebox ist mehr als nur „nochmal 16 Kanäle mehr …“

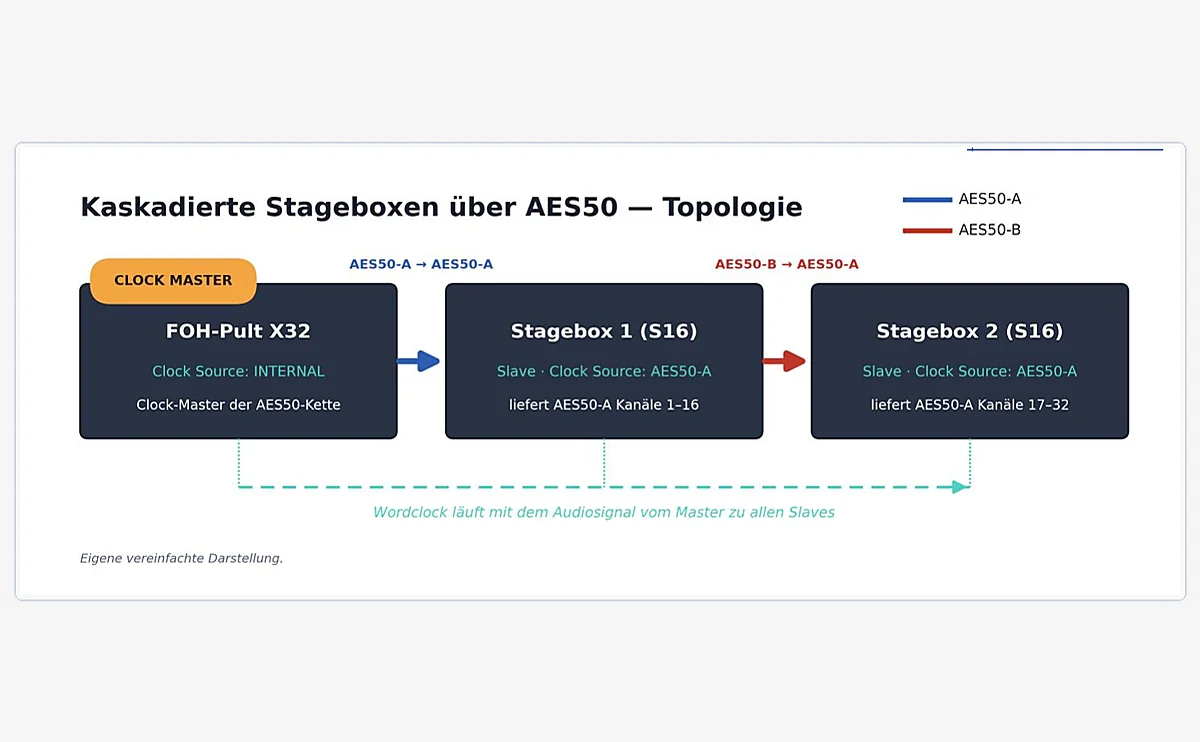

Der entscheidende Punkt ist die Kanal- und Kettenlogik. In einer Kaskade hängt die erste S16 am AES50-A-Port des X32, die nächste Box wird über AES50-B der ersten S16 mit AES50-A der zweiten verbunden. Die Eingänge werden dadurch als feste Blöcke weitergereicht: S16 Nummer 1 liefert 1–16, Nummer 2 liefert 17–32, Nummer 3 liefert 33–48. Behringer sieht bis zu drei S16 pro AES50-Kette vor. Das ist elegant, spart Kabel und kann auf größeren Bühnen sehr praktisch sein – solange man vorher weiß, welche Box welchen Kanalblock liefert.
Was in der Praxis gern schiefläuft
Die meisten Probleme entstehen nicht an einer einzelnen komplizierten Funktion, sondern an mehreren kleinen Punkten gleichzeitig. Typisch sind falsch gedachte Kanalblöcke, ein zweiter Clock Master, ungeeignete oder schlecht geschirmte Cat5e-Strecken und nicht konfigurierte Ausgangsblöcke. Besonders tückisch: Die Eingänge einer zweiten S16 wandern automatisch in den nächsten 16er-Block. Die lokalen XLR-Ausgänge tun das nicht. Bleiben alle Boxen in der Standardeinstellung, können mehrere S16 deshalb dieselben acht Ausgangssignale ausgeben. Genau hier kommen OUT +8 und OUT +16 ins Spiel.
Beispiel: Eingang da, aber der Ausgang der zweiten S16 bleibt stumm …

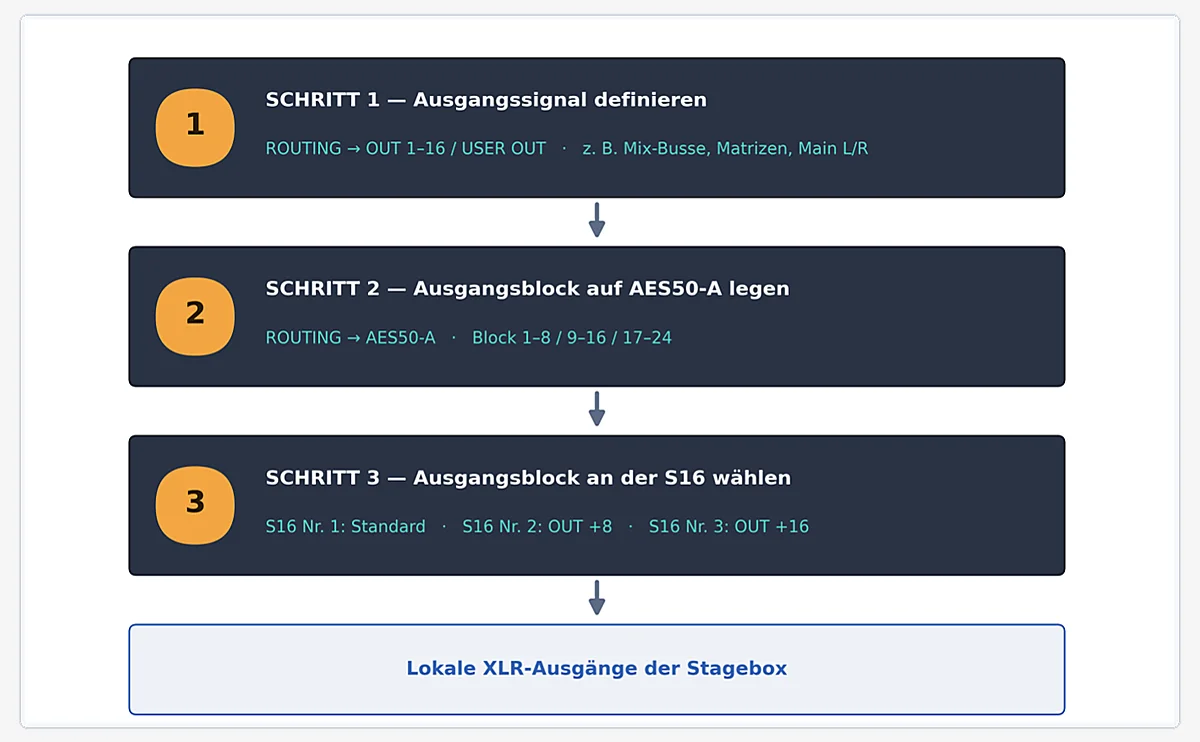

Das ist einer dieser Fehler, bei denen man schnell an Kabel, Endstufe oder Bus-Mix zu zweifeln beginnt. Im Workflow müssen deshalb die Signalwege einzeln abgearbeitet werden (Raten ist keine gute Idee). Zuerst wird geprüft, ob an der betreffenden S16 der richtige lokale Ausgangsblock gewählt ist. Bei der zweiten Stagebox ist das in diesem Aufbau OUT +8, bei der dritten OUT +16.
Danach folgt die zweite Ebene: Am X32 muss unter ROUTING → AES50-A auch tatsächlich das gewünschte Ausgangssignal auf dem entsprechenden Achterblock liegen. OUT +8 an der Stagebox allein erzeugt noch kein Signal. Es wählt nur, welcher AES50-Block an den acht lokalen XLR-Buchsen erscheint. Diese Trennung zwischen „Block auswählen“ und „Signal auf den Block routen“ ist eine der wichtigsten Stellen des gesamten Workflows.
Clocking: ein Master, der Rest folgt

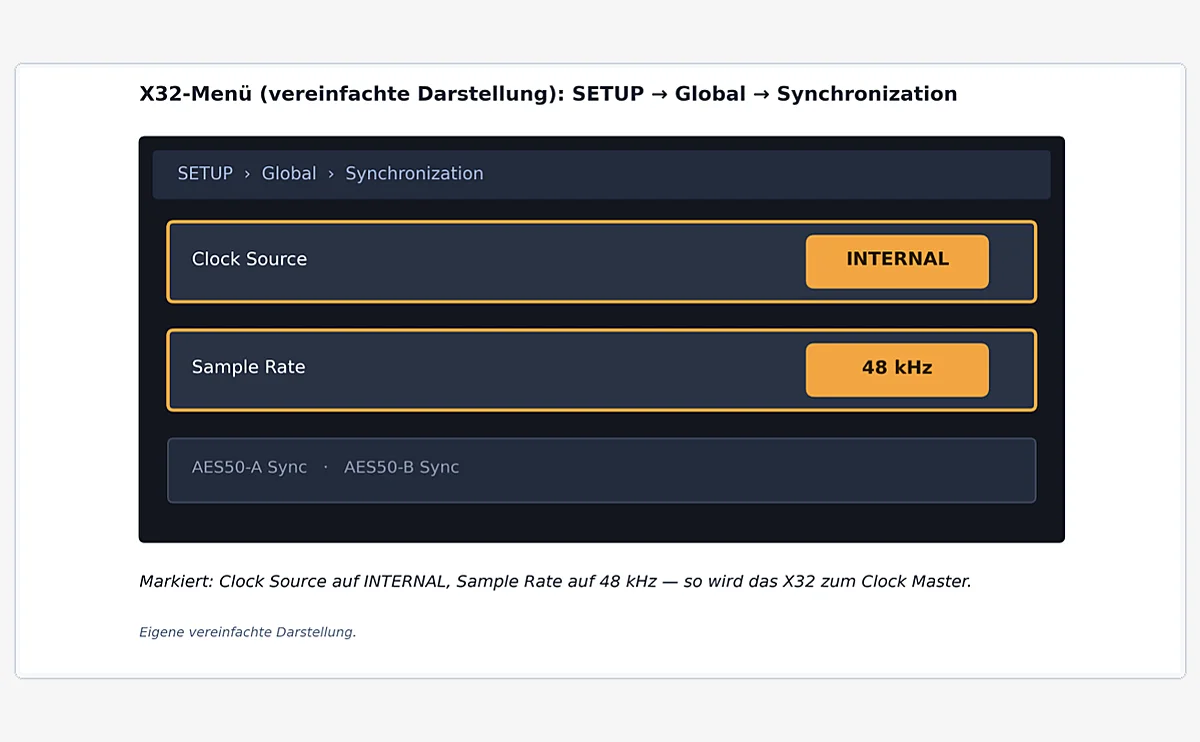

Ein zweiter Klassiker sind Knackser, Aussetzer oder eine scheinbar unzuverlässige AES50-Verbindung. Bei der beschriebenen Standardkaskade ist das X32 der Clock Master. Im Dokument wird es unter SETUP → Global → Synchronization auf INTERNAL und 48 kHz gesetzt. Die S16 laufen im normalen Stagebox-Modus und folgen dem Takt über AES50. Zwei Geräte gleichzeitig auf INTERNAL sind keine zusätzliche Sicherheit, sondern ein Clock-Konflikt. Der Workflow macht diese Zusammenhänge mit einer eigenen Topologie- und Clock-Grafik sichtbar.
Was der neue Advanced Workflow löst

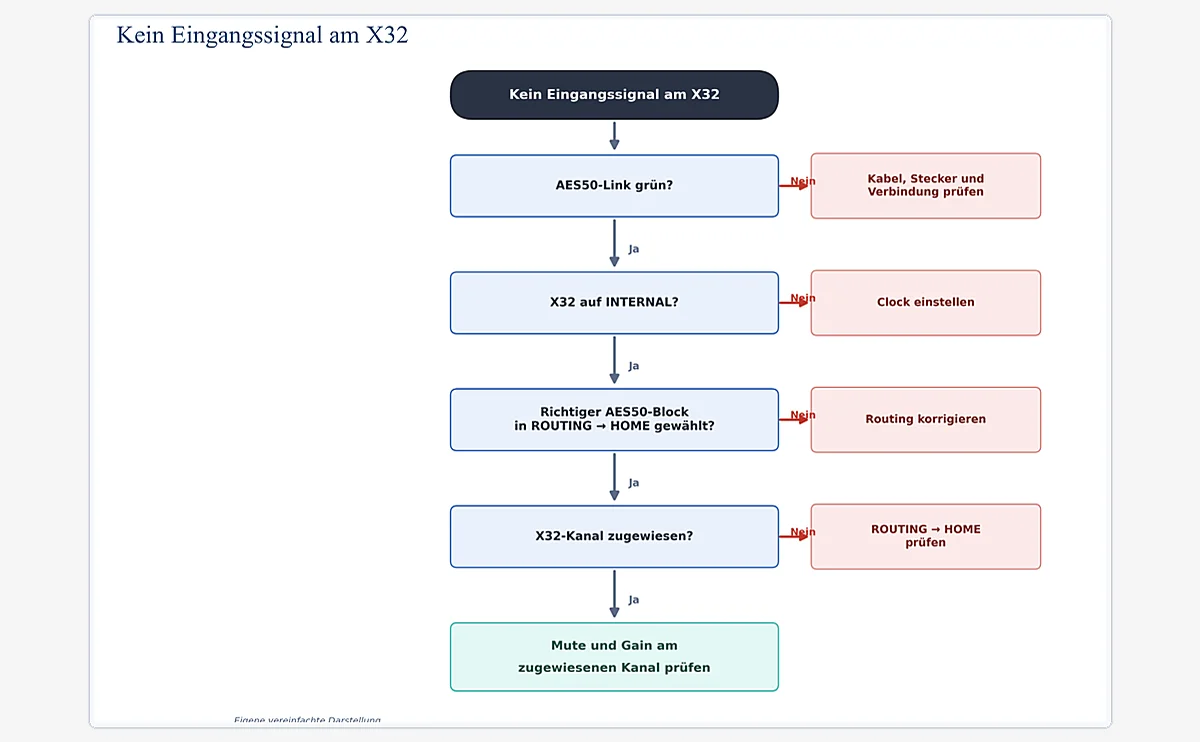

Das PDF ist bewusst kein zweites X32-Grundlagenhandbuch. Auf 16 Seiten konzentriert es sich auf genau einen Anwendungsfall: mehrere baugleiche S16 an einem X32 Full-Size. Enthalten sind die Topologie, die Kanalblöcke 1–16 / 17–32 / 33–48, Kabelregeln, Clocking, Ausgangsrouting mit OUT +8/+16, ein zwölfstufiger Spickzettel, ein Beispiel-Patch, Funktionstest, zwei Fehlerbäume und ein Glossar mit internen Sprunglinks. Damit eignet sich das Dokument sowohl zum Vorbereiten eines Setups als auch zum Nachschlagen, wenn beim Aufbau unter Zeitdruck etwas nicht so arbeitet wie gedacht.
48 Kanäle transportieren heißt nicht 48 Kanäle mischen
AES50 kann an einem Port bis zu 48 Audiokanäle pro Richtung übertragen. Das X32 Full-Size besitzt trotzdem nur 32 vollständig ausgestattete Mono-Eingangskanäle. Eine dritte S16 kann also zusätzliche Signale in das AES50-System bringen, aber nicht plötzlich aus einem X32 ein 48-Kanal-Pult machen. Diese Unterscheidung ist wichtig, weil sie bereits bei der Planung entscheidet, welche Quellen tatsächlich auf die 32 Kanalzüge des Pults geroutet werden sollen.
Für wen ist der Workflow gedacht?
Für Bands, Techniker, Vereine, Kulturhäuser und kleinere Verleiher, die mit zwei oder drei S16 arbeiten und ihre AES50-Strecken nicht jedes Mal neu zusammensuchen möchten. Voraussetzung ist ein X32 Full-Size mit Firmware 4.x oder neuer sowie eine Kaskade aus baugleichen S16 . Gemischte Stageboxen wie SD16 , SD8 oder S32 haben eine andere Kanal- und Betriebslogik und werden deshalb bewusst nicht in diesem Workflow vermischt.
Das Basic-Handbuch bleibt der Einstieg
Wer bei Signalfluss, Routing, Bussen oder den grundlegenden Bedienwegen des X32 noch unsicher ist, sollte zuerst in unser kostenloses StageAID X32 Praxis-Handbuch schauen. Die Advanced Workflows setzen darauf auf und nehmen sich anschließend jeweils ein konkretes Praxisproblem vor. Genau so soll die Reihe weitergehen: nicht möglichst viel Theorie in einen Text packen, sondern ein Setup so erklären, dass man es aufbauen, prüfen und im Fehlerfall wieder geradeziehen kann. Hier nochmal der Beitrag zum Einsteiger-Praxis-Handbuch:
Das StageAID X32 Praxis-Handbuch für Einsteiger
