Im ersten Teil unseres Workshops haben wir festgestellt, dass defekte Kabel kleine oder auch große Probleme auslösen können, bis hin zu Konzertausfällen, lebensbedrohlichen Stromschlägen oder Bränden. Den Laien unter euch empfehlen wir, Teil Eins zu lesen, bevor es hier weitergeht. Doch jetzt zu Teil Zwei unserer Workshopreihe zum Thema, warum funktionierende Kabel die Lebensversicherung für deinen Auftritt oder deine Aufnahmesession sind.
Was passiert eigentlich, wenn wir Kabel messen?
Bei einer Messung wird bei den üblichen Kabelprüfungen über eine Widerstands- oder Durchgangsmessung festgestellt, ob die Kabeladern einen Durchgang zwischen den beiden zugehörigen Enden haben, oder beschädigt oder gar gerissen sind. Ein Kurzschluss mit einem anderen Kabel innerhalb des Mantels kann auch Ursache für einen Schaden sein.
Der Kabeltester: Schnell, gut, günstig

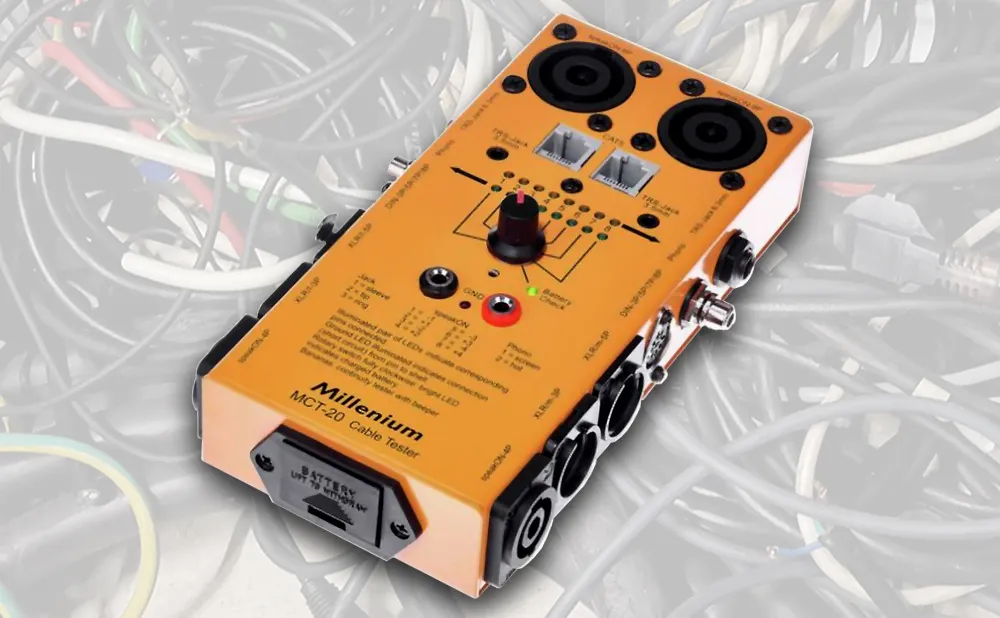

Auf dem Markt gibt es viele Kabeltester. Wir arbeiten hier beispielhaft mit dem Millenium MCT-20 . Das Gerät deckt für uns über 90% der anfallenden Aufgaben ab.
Vorteile
- Schnellstmöglicher Einsatz: Einfach Kabel stecken und messen mit direkter Funktionsanzeige per LED. So entfallen auch die „Gegenprüfungen“ von Kabelader zu Kabelader.
- Beide Hände frei, da die Kabelarmaturen (Kabelstecker / Kabelbuchsen) gesteckt werden.
- Helle Optik, funktioniert auch unter Stress in dunklen Bühnenecken und
- Durchgangsmessung per „Piepser“.
Der Aufbau ist einfach, und die Bedienung ist auch für Laien selbsterklärend und schnell. Das perfekte Gerät für Live-Bühnen, da man auch im Dunkeln durch die gelbe Farbe und die leuchtenden LEDs schnell Ergebnisse erhält. Die passenden Steckerformate sind Speakon 4 + 8 pol, XLR/m+f in 3 und 5 pol, Klinke 6,35, Klinke 3,5mm, Cinch, bis zu 8-pol DIN, CAT 5. Für alle anderen Anwendungen oder den Test offener Kabel gibt es 2 Messspitzen mit akustischem Signal bei Durchgang. Der Tester wird mit einer 9 V Blockbatterie betrieben.
So funktioniert der Kabeltester
Die Stecker der zu prüfenden Kabel werden in den Tester gesteckt, einer auf die rechte, einer auf die linke Seite. Durch Drehen auf die gewünschte Adernummer kann man mit einem Blick auf die Indikator-LEDs erkennen, ob und auf welchem Pin das Signal am anderen Kabelende ankommt. Das war’s schon.
Nachteil des Kabeltesters
Ein Nachteil dieser ansonsten guten Methode ist die Messbewertung in Grenzfällen, da die LED keine präzise numerische Anzeige ermöglicht. Wenn es genauer sein soll, können wir mit dem Multimeter messen, um Kabel und Ausrüstung einsatzbereit zu halten. Hier das Ganze nochmal im Video:
So, hier geht es zum dritten Teil dieses Workshops: DIY Lötkurs zur Reparatur oder Konfektionierung von Kabeln.
