    Beschallungsanlagen richtig dimensionieren und einsetzen

    Nach welchen Kriterien könnt Ihr Eure Beschallung sauber planen? Welche Verstärkerleistungen und Lautsprecher sind dabei erforderlich? Wie wird die Anlage korrekt installiert? Wir haben einen Wegweiser zusammengestellt, der Euch ganz einfach zeigt, auf was Ihr bei der Auswahl und Aufbau der Komponenten achtet.

    Dabei gehen wir von typischen Konzertsituationen aus, und starten bei Locations bis ca. 200 Besucher.

    Beispiel A: Akustikbands

    Wollt Ihr z.B. nur ein Gesangsduo mit akustischen Gitarren verstärken, ist primär der Frequenzbereich zwischen ca. 100 Hz und 15.000 Hz wichtig. Im eigentlichen Baßbereich
    (40 – 100 Hz) spielt sich meist nicht viel ab. Lautstärkemäßig liegt man auch eher im unteren Bereich (in normalen Räumen ca. 100 – 500 W), die Systeme sollten einen Spitzenpegel von mindestens 115 dB/ m erzeugen. Hier wäre also die Domäne von kompakten Lautsprechersystemen. Achtet darauf, keine klanglich minderwertigen Komponenten zu kaufen, sonst klingt Ihr auch billig.

    Welche Systeme kommen in Frage

    1. Kompakte Fullrangelautsprecher auf der Basis von 12“ oder 15“ Bass. Angetrieben von einem Powermixern (Mischpulte mit eingebauten Verstärkern) habt Ihr hier eine typische Gesangsanlage, die sich auch hervorragend als Proberaumanlage eignet.
    2. Kompakte Fullrangelautsprecher mit eingebauten Verstärkern und dazu ein Mischpult.
    3. Bei Sub/ Sat Systemen (Basslautsprecher und Mittelhochton sind in getrennten Gehäusen untergebracht) sind die Verstärker meist eingebaut. Dabei ist ein Basslautsprecher ab 10“ sinnvoll, bei basslastiger Musik eher 12“oder 15“. Die dazu passenden Kompakt-Topteile sollten mindestens einen 8“ Basislautsprecher haben.

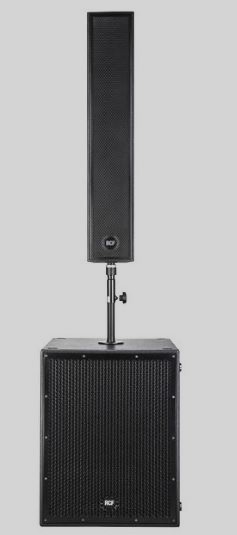

    4. Eine Sonderstellung bei den Sub/Sat Systeme nehmen die immer beliebteren „Stangensysteme“ ein, hier ist das Topteil eine mehr oder weniger lange, schlanke Säule, die mit mehreren kleinformatigen Lautsprechern bestückt ist. Der Vorteil sind unauffällige Optik, geringes Gewicht und ein breites Abstrahlverhalten.

    Beispiel B: Rock-Band

    Eine Rockband braucht entsprechend mehr Power. Wenn man sich vor Augen hält, dass die eigentliche Bühnenlautstärke (E-Gitarren, Drums etc.) schon oft über dem liegt, was unsere Kompaktbox (aus Beispiel a) leisten kann, wird schnell klar, dass hier andere Kategorien gelten:

    Der nötige Schub

    1. Der Low- Frequenzbereich, in dem der nötige “Schub” von Bass und Bassdrum erzeugt wird (40 – 100 Hz): Um den gewünschten „Druck“ zu bekommen, müssen große Luftmassen zum Schwingen gebracht werden. Das geht nur mit viel Membranfläche (entweder viele kleinere Lautsprecher oder entsprechend weniger große) und der entsprechenden Membranauslenkung. Diese ist proportional zur eingespeisten Verstärkerleistung. Meistens werden hier 15“ oder 18“ Lautsprecher eingesetzt.
    2. Der „Informationsbereich“ (über 100 Hz), in dem Gesang und Solos liegen, muss deutlich lauter als die vorhandene Bühnenlautstärke sein, um bei Gesang und Einzelinstrumenten die nötige „Mixerfreiheit“ (Headroom) zu haben. Der Frequenzgang sollte möglichst gleichmäßig und verzerrungsfrei bis ca. 18.000 Hz nutzbar sein.

    Das absolute Minimum

    Aus 1. und 2. ergibt sich bei kleinen pop- und rockorientierten Beschallungen eine Mindestbestückung der Lautsprechersysteme von je 1 x 15″ oder 1×18“ Bass pro Seite sowie die zugehörigen Mittelhochtonspeaker, die einen mindestens 10″ großen Lautsprecher und ein Hochtonhorn enthalten sollten. Die erforderliche Verstärkerleistung liegt bei mindestens 2 x 500 sauberen, unverzerrten Watt. Das Gesamtsystem sollte auf 1m mindestens 125 dB produzieren.

    Soll es noch lauter werden, werden einfach mehr Bässe aufgestellt. Bei den Topteilen wird die Bestückung opulenter, üblich sind 2×12“ mit entsprechender Hochttonsektion. Die Verstärkerleistung skaliert entsprechend nach oben bis ca. 2x 3000 W

    Systemoptimierung

    Solche Systeme werden jeweils optimiert in Ihren Frequenzbereichen mit eigenen Verstärkern betrieben. Diese sind entweder fest in den Lautsprechern (integrated selfpowered) oder in externen Racks mit entsprechendem Controlling eingebaut.

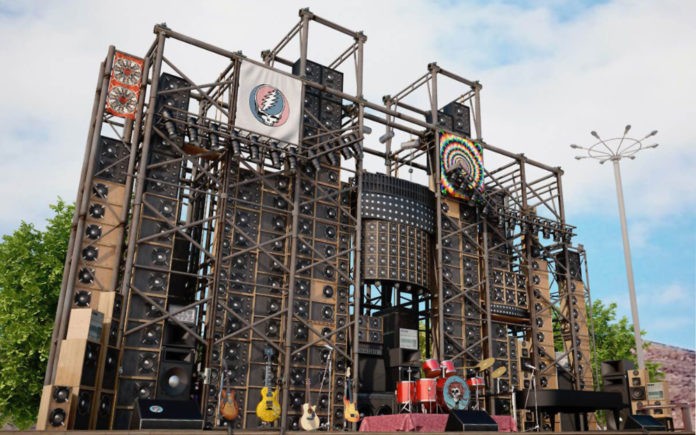

    Anlagen, die diese Kriterien erfüllen, werden als PA bezeichnet. Nach oben sind hier keine Grenzen gesetzt. 100.000 Watt und mehr sind keine Seltenheit. Auch die Speakerbestückungen und -größen variieren ziemlich, da es nicht „die“ Anlage und erst recht keine Norm gibt.

    Nachdem wir möglichst nichttechnisch und leicht verständlich die Oberbegriffe „Gesangsanlage“ und „PA“ besprochen haben, geht es nächstes Mal etwas mehr in die Einzelheiten. Hier zeige ich Euch, wie Ihr eine Beschallung korrekt dimensioniert und ein paar Tricks, damit Euer Sound erste Sahne wird. Verratet Ihr uns in den Kommentaren, welche Lautsprecherkomination bei Euch gut funktioniert?

    Jörg Kirschhttp://www.kirsch-veranstaltungstechnik.de
    Jörg Kirsch studierte ab 1981 Elektrotechnik in Kaiserslautern. An der Universität leitete er zwei Jahre lang das Kulturreferat und startete parallel dazu seine Firma für Veranstaltungstechnik mit eigener Ingenieur- und Entwicklungsabteilung. Auf sein Konto gehen weit mehr als 10.000 persönlich betreute Veranstaltungen, unter anderem die Realisation eines Bon-Jovi Konzertes zusammen mit Jet-West. Als gefragter Partner für Eventberatung ist er für mehrere Firmen tätig, u.a. als Bühnenmeister für das Kulturreferat Kaiserslautern. Mit seiner Firma betreut er mehrere Eventlocations, entwickelt spannende Veranstaltungsformate und bietet Ausbildungen im Veranstaltungsbereich. Persönlich liegt ihm der Support und die Entwicklung junger Künstler am Herzen. Mit Begeisterung engagiert er sich in mehreren Netzwerken, um auch hier die regionale Kulturszene zu fördern.
