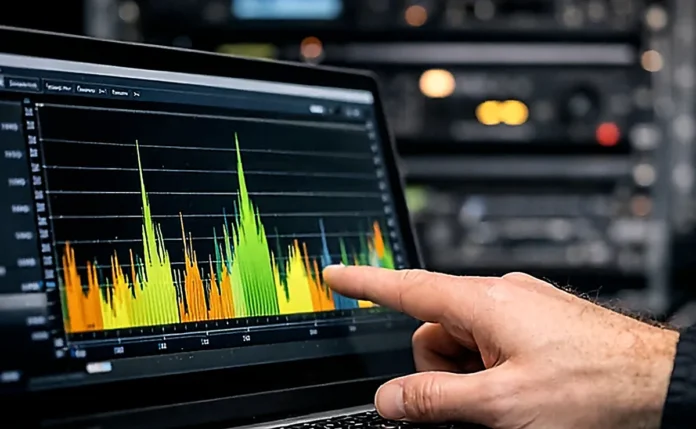

Spektrum Analyse © KI-generiert, Engelmann Promotion
Es gibt zwei Arten von Jobs mit Funkstrecken: Die einen laufen so unauffällig und gut, dass am Ende keiner darüber spricht. Bei den anderen ist plötzlich ein Kanal weg, es knackt, es flattert, oder ein Empfänger zeigt irgendetwas an, das nicht zu dem passt, was eigentlich passieren sollte. Genau in solchen Momenten merkt man schnell: Funk ist kein Glücksspiel. Funk ist ein System. Und wenn man dieses System versteht, wird es deutlich berechenbarer.
Dieser 10 Punkte Beitrag ist aus der Erfahrung von über 40 Jahren, auch mit Pleiten, Pech und Pannen und vielen Learnings, bewusst so geschrieben, wie man es Azubis oder interessierten Einsteigern erklären würde: In verständlichem Deutsch, mit nachvollziehbaren Gründen und ohne unnötiges Fachchinesisch. Es geht nicht darum, aus jedem Leser einen HF-Ingenieur zu machen: Es geht darum, dass ihr versteht, wie Funk grundsätzlich arbeitet und worauf es beim Aufbau ankommt. Welche typischen Fehler können auftreten? Wie vermeidet ihr im Vorfeld Fehler? Und wie bleibt ihr im Problemfall ruhig und konzentriert …
1. Was macht ein Funksystem überhaupt?
Ein Funksystem ersetzt im Kern ein Kabel. Bei einem kabelgebundenen Mikrofon läuft das Audiosignal direkt durch die Leitung zum Mischpult. Bei einer Funkstrecke wird dieses Signal im Sender auf eine Trägerfrequenz gelegt, über eine Antenne abgestrahlt und vom passenden Empfänger wieder aufgenommen. Danach wird aus dem HF-Signal wieder das Nutzsignal gemacht, das dann normal weiterverarbeitet werden kann.
Das klingt einfach, und grundsätzlich ist es das auch. Kompliziert wird es erst durch die Umgebung. Ein Kabel gehört dir. Funk gehört allen, die in diesem Bereich gerade senden. Deshalb arbeitest du immer in einem öffentlichen Raum, in dem andere Signale, bauliche Hindernisse, Publikum, Metallflächen und andere Funkanwendungen mit hineinspielen.
Analog, digital und Compander
Analoge Systeme arbeiten oft mit einem Compander. Dabei wird das Signal im Sender komprimiert und im Empfänger wieder expandiert. Das hilft gegen Rauschen, hat aber zur Folge, dass schlechte Empfangsbedingungen häufig schleichend hörbar werden: mehr Rauschen, Pumpen oder Artefakte. Digitale Systeme verhalten sich oft anders. Sie laufen lange stabil und brechen dann plötzlich ab. Dieser sogenannte Cliff-Effekt ist nicht automatisch schlechter, aber man muss ihn kennen, damit man seine Reserve nicht ständig bis zum Rand ausreizt.
2. Warum Funk in der Praxis oft Probleme macht
Du teilst dir die Luft mit allem, was funkt. Dazu gehören andere Funkmikrofone, In-Ear-Systeme, Veranstaltungstechnik, Gebäudetechnik, je nach Einsatzort auch TV- und DVB-Belegungen, Kamera-Funk, Intercom-Systeme und in bestimmten Bereichen auch WLAN-nahe Anwendungen. Darum reicht es leider meist nicht, einfach irgendeine freie Frequenz zu suchen. Es muss geprüft werden, ob diese Frequenz im echten Betrieb stabil und sauber nutzbar ist.
Hindernisse, Dämpfung und Reichweite
Funkwellen sind unsichtbar, folgen aber klaren physikalischen Regeln. Entfernung schwächt das Signal. Wände, Metallflächen, Traversen, Menschenmengen und sogar bestimmte Kostüme dämpfen. Je höher die Frequenz, desto stärker fallen Hindernisse und Dämpfung in der Praxis oft ins Gewicht. Genau deshalb kann eine Strecke mittags im leeren Saal noch gut wirken und abends mit Publikum plötzlich an ihre Grenze kommen.
Multipath und Abschattung
Ein Signal nimmt nicht immer nur einen Weg. Es wird an Flächen reflektiert und kann über mehrere Wege am Empfänger ankommen. Wenn sich diese Signalanteile ungünstig überlagern, entstehen Funklöcher oder Feldstärkeeinbrüche. Zusätzlich kommt Abschattung hinzu: Ein Bodypack am Rücken, der Körper davor, ein Metallrahmen daneben und schon hat das Nutzsignal deutlich schlechtere Bedingungen.
Abhilfe schafft hier meist schon der heutzutage übliche Einsatz von 2 Antennen und die interne, automatische Umschaltung. Alternativ kann eine Neuausrichtung der Antennen oder der Wechsel auf eine andere Antennencharakteristik helfen.
3. Die typischen Fehlerbilder und was sie bedeuten
- Dropouts: das sind kurze Aussetzer oder hörbare Einbrüche. Viele suchen dann sofort bei der Frequenz. In der Praxis steckt dahinter aber sehr oft ein Abdeckungsproblem: schlechte Antennenposition, unklare Sichtverbindung, Multipath oder Abschattung. Ein Dropout ist also nicht automatisch ein Frequenzfehler.
- Störungen trotz guter RF-Anzeige (Visualisierung von Radiofrequenz-Signalen): Das verwirrt viele am Anfang: Der Empfänger zeigt HF-Pegel (Hochfrequenz) an, aber im Ton knackt es, rauscht es oder es bleibt sogar stumm. Das bedeutet meist, dass zwar HF-Energie anliegt, aber kein sauberes Nutzsignal daraus gewonnen werden kann. Ursachen sind häufig starke Störer, Intermodulation, Übersteuerung des HF-Frontends oder Einstreuungen, die über Leitungen ins System gelangen.
- Intermodulation: Sobald mehrere Sender gleichzeitig arbeiten, können Mischprodukte entstehen. Diese Intermodulationsprodukte liegen im schlimmsten Fall genau dort, wo ein anderer Kanal sauber laufen sollte. Ab einer gewissen Kanalzahl reicht deshalb das einfache Suchen einzelner freier Frequenzen nicht mehr. Dann braucht es Koordination.
- Herstellergruppen sind als Startpunkt nützlich, aber kein Garant für eine saubere Lösung in jeder Location. Zur Analyse kann die Momentaufnahme eines Frequenzscan dienen. Kontinuierlichen Überblick verschafft nur ein Frequenzsanalyser.
- Leere Batterien und Akkus: Leere Batterien sind einer der peinlichsten Fehler, weil sie so leicht vermeidbar sind. Professionelle Anwender verlassen sich nicht auf ihr Bauchgefühl, sondern beobachten den Batteriestand am Sender, am Empfänger oder per Software. Bei häufiger Nutzung sind gute wiederaufladbare Akkus in der Praxis meist die bessere Wahl als Wegwerf-Batterien. Sie sind wirtschaftlicher, planbarer und lassen sich in einen klaren Lade- und Wechselrhythmus einbinden.
4. Begriffe, die man wirklich verstehen muss
- Squelch: ~ ist eine Schutzfunktion im Empfänger. Fällt das HF-Signal unter eine bestimmte Schwelle oder ist es zu unsauber, macht der Empfänger den Audioausgang zu. Das verhindert offenes Rauschen. Wichtig ist aber: Squelch ist kein Reparaturwerkzeug. Wenn man ihn zu hoch einstellt, verliert man Reichweite, weil der Empfänger früher dichtmacht, obwohl das Signal vielleicht noch nutzbar gewesen wäre.
- Pilotton oder Tone-Key: Viele Systeme nutzen einen Pilotton oder Tone-Key. Das ist eine zusätzliche Kennung, also gewissermaßen der Ausweis des Senders. Der Empfänger öffnet dann nur, wenn ausreichend HF anliegt und die passende Kennung erkannt wird. Das schützt vor einigen Fremdsignalen, ersetzt aber keine saubere HF-Arbeit. Bei starken Störern, Intermodulation oder übersteuertem Frontend kann es trotzdem Probleme geben.
- Scan ist ein Foto, Analyzer ist das Monitoring: Ein Frequenzscan am Empfänger oder in der Software ist sinnvoll, aber nur eine Momentaufnahme. Er zeigt, wie die Lage genau jetzt aussieht. Eine kontinuierliche Überwachung schafft erst ein HF-Analyzer beziehungsweise ein entsprechendes Monitoring-System. Nur damit sieht man Veränderungen, während die Veranstaltung läuft. Genau deshalb reicht ein normaler Scan für kleine, überschaubare Setups oft aus, während bei größeren Jobs kontinuierliches Monitoring deutlich professioneller und sicherer ist.
5. Antennen: Der Teil, der über Erfolg oder Ärger entscheidet
Wenn Funk Probleme macht, lohnt es sich fast immer, zuerst auf die Antennen zu schauen. Antennen sind kein Anhängsel, sondern ein zentraler Teil des Systems. Die beste Frequenz kann verloren gehen, wenn die Antennen schlecht positioniert sind.
Grundregeln für die Position
Antennen sollten möglichst hoch, frei und mit möglichst unverdecktem Blick in den Nutzungsbereich stehen. Sie gehören nicht hinter Metall, nicht tief ins Rack gequetscht und möglichst nicht direkt zwischen Netzteilen, LED-Kram und sonstige Störquellen. Eine gute Antennenposition schlägt in der Praxis oft hektisches Nachregeln. Für Normalsituationen bei kleinen Set-Ups reichen oft die Beipackantennen. Bei komplexeren Aufbauten ist ein Antennensplitter Pflicht, dazu kommt häufig der Einsatz von speziellen Richtantennen, die seitliche Störungen ausblenden und dafür in der Empfangsrichtung besonders wirkungsvoll sind.
Handsender und Bodypacks richtig benutzen
Bei Handsendern sieht man ständig denselben Fehler: Der Nutzer hält den Sender unten so fest zu, dass die Antenne praktisch mit der Hand zugedeckt wird. Das verschlechtert das Abstrahlverhalten und kann die Reichweite spürbar reduzieren. Bei Bodypacks kommen weitere Dinge dazu. Im Theater können feuchte Antennen, zum Beispiel durch Schweiß oder Kostümfeuchte, das Verhalten beeinflussen. Zusätzlich kann elektrostatische Aufladung an Bodypack-Antennen auftreten, etwa bei Kunststoffkostümen. Auch abgeknickte Antennen sind keine Seltenheit. Das ist kein Alltagsproblem in jeder Produktion, aber es sollte bei der Fehlersuche mitbedacht werden.
Sender nicht direkt vor dem Empfänger testen
Ein weiterer Klassiker: Der Sender wird direkt vor die Empfänger-Antennen gehalten, weil man denkt, dass viel Signal automatisch gut ist. Das Gegenteil kann passieren. Der Empfänger kann übersteuert werden. Zu viel Pegel hilft genauso wenig wie zu wenig. Darum ist der Test direkt am Rack nur ein Funktionstest, aber kein valider Reichweiten- oder Stabilitätstest.
6. Kabel, Splitter, Verstärker und unsichbare Fehler im Aufbau
Lange Antennenkabel dämpfen das Signal. Das ist normal. Problematisch wird es, wenn man versucht, das erst am Ende der Strecke mit einem Verstärker zu retten. Ein Antennenverstärker gehört möglichst nah an die Antenne, nicht ans Ende eines langen Kabels. Sonst vergrößert man oft nur ein bereits geschwächtes oder verschmutztes Signal.
Antennensplitter (Aufgabe: mehrere Hochfrequenzquellen oder -senken impedanz- und ggf. phasenrichtig mit einem Anschluss zu verbinden) sind ab mehreren Empfängern der saubere Standard. Verstärker sind kein Zauberknopf für mehr Reichweite, sondern ein Werkzeug zum Ausgleich von Kabelverlusten. Falsch eingesetzt können sie das Frontend auch überfahren.
Nicht jede Störung kommt über die Luft. Auch schlecht geschirmte HDMI-, SDI- oder andere Leitungen können Probleme verursachen. Darum lohnt sich bei seltsamen Störungen immer auch ein Blick auf Kabelführung, Schirmung und Ordnung im Signalweg und benachbart installierte Fremdkomponenten.
7. Frequenzplanung: Pi mal Daumen reicht nicht
Bei mehreren Funkstrecken muss grundsätzlich geklärt werden, wie viele Kanäle unter den gegebenen Bedingungen überhaupt parallel sinnvoll laufen können. Genau dafür sind vorkonfigurierte Gruppen nützlich. Sie sind nicht perfekt für jede Situation, aber sie geben einen sauberen Startpunkt. Wer verschiedene Marken oder Serien mischt, muss besonders genau hinschauen.
Schaltbandbreite ist echte Reserve
Die Schaltbandbreite eines Systems ist kein Detail am Datenblatt, sondern gekaufte Sicherheit. Ein System mit ausreichender Frequenzvariabilität und Stabilität gibt dir Reserve, wenn ein geplanter Bereich vor Ort nicht sauber nutzbar ist. Gerade auf Touren ist das Gold wert.
Regionale Unterschiede und Anmeldung
Die Belegung ist regional unterschiedlich. TV- und DVB-Nutzung, vorhandene Funkdienste und örtliche Gegebenheiten unterscheiden sich je nach Region und Location. Wer auf Tour ist, sollte deshalb besonders sorgfältig arbeiten: gute Systeme mit Frequenzvariabilität verwenden, die Funklage vor Ort prüfen und nicht blind mit denselben Tour-Frequenzen arbeiten. Für Deutschland ist die Bundesnetzagentur die offizielle Stelle, wenn es um PMSE, Allgemeinzuteilungen und mögliche Kurzzeitzuteilungen geht.
Die wichtigsten Informationen zu Frequenzzuteilungen und etwaigen Kosten findet ihr hier: Informationen zu Frequenzzuteilungen
Große Veranstaltungen arbeiten mit Prioritäten
Bei großen Events läuft das Thema nicht nach dem Prinzip ‚wer zuerst kommt, sendet zuerst‘. Dort gibt es im Vorfeld eine strikte, priorisierte Frequenzvergabe. Wichtige Systeme wie Hauptmikrofone, kritische Produktionsstrecken oder sicherheitsrelevante Anwendungen bekommen zuerst ihren Platz. Dazu kommt die Überwachung während des Events. Das ist der Unterschied zwischen kleinem Aufbau und echter Großproduktion.
WLAN und andere kritische Bereiche
In WLAN-nahen Bereichen oder in Umgebungen mit viel drahtloser Infrastruktur ist besondere Vorsicht angesagt. Nicht jedes System arbeitet im selben Bereich, aber dichtes Funkaufkommen ist immer ein Warnsignal. Wer dort plant, muss genauer hinschauen, sauber messen und Reserve mitbedenken.
Vor allen Dingen: Wenn es nachmittags beim Check gut läuft, heißt das erstmal gar nichts. Denn wenn abends Handys im Raum sind oder zusätzliche Sender in der Nachbarschaft eingeschaltet werden, kann das zu unangenehmen Situationen führen. Ein Endcheck direkt vor Veranstaltungsbeginn ist also Gold wert, gerne auch kombiniert mit einer Audio Prüfung über den PFL Kopfhörer.
Ein Check-Up kurz vor Veranstaltungsbeginn, also die Kontrolle der Funktionalität und der Einstellungen der Senderanlage vor dem eigentlichen Einsatz, ist zu empfehlen. …
8. Der saubere Aufbau vor der Show oder in festen Installationen
Vor dem Aufbau sollte klar sein, wie viele Strecken gebraucht werden, welche Wege die Sender später wirklich laufen, ob Nachbarräume betroffen sind und welche Bereiche kritisch sind. In Universitäten, Konferenzzentren oder Gebäuden mit mehreren Hörsälen direkt nebeneinander ist das besonders wichtig.
Sendeleistung muss nicht pauschal hoch sein
Wenn Nutzungsbereiche dicht nebeneinander liegen, zum Beispiel in mehreren Hörsälen, sollte die Sendeleistung bewusst reduziert werden, wenn die Strecke es zulässt. Mehr Leistung ist nicht automatisch mehr Sicherheit. Oft strahlt man damit nur unnötig in den Nachbarraum und provoziert Probleme, die man präventiv leicht vermeiden könnte. Bei großen Distanzen oder Open Airs wird meist (wenn einstellbar) mit höheren Sendeleistungen gearbeitet. Erlaubt sind im Allgemeinen bis auf wenige Ausnahmen Sendeleistungen zwischen 10-50mw, je nach Frequenzbereich.
Angenehmer Nebeneffekt: Je weniger „Frequenzkampf „, desto mehr parallel nutzbare Kanäle.
Den Einsatzbereich ablaufen
Pflichtpunkt vor jeder Show: den tatsächlichen Einsatzbereich mit dem Sender ablaufen. Nicht nur die Bühne, sondern auch Laufwege, Seitenbereiche und kritische Kanten. Dabei schaut man auf Feldstärke, RF-Anzeige und Stabilität. So entdeckt man Funklöcher, Feldstärkeabfall und Reichweitenenden, bevor das Publikum zusieht.
Empfänger zuerst an, Sender nacheinander
Ein sehr guter Praxischeck bei mehreren Strecken ist einfach und wirkungsvoll: Zuerst alle Empfänger einschalten. Danach immer nur einen Sender nach dem anderen aktivieren. Dann beobachten, ob wirklich nur der passende Empfänger reagiert. Wenn plötzlich auch ein anderer Empfänger angesprochen wird, ist das ein klares Warnsignal für Überschneidungen, zu geringe Kanalabstände, falsche Zuordnung oder mögliche Intermodulationsprobleme.
Dieses Einschalt-Verfahren ersetzt zwar keine saubere Intermodulations-Berechnung bei großen Setups, aber es entlarvt sehr schnell grobe Fehler.
9. Monitoring, Reserve und Betriebssicherheit
Ein sauberer Funkjob endet nicht bei ‚läuft gerade‘ . Er braucht Reserve. Dazu gehören vorbereitete Ersatzsender, Ersatzkanäle, klare Prioritäten und eine saubere Batteriedisziplin. Spare-Geräte sind kein Luxus, sondern Teil professioneller Planung.
Bei größeren oder kritischen Setups ist Frequenz Monitoring Pflicht. Ein einzelner Scan sagt nur, wie es im Moment aussieht. Ein HF-Analyzer oder ein entsprechendes Monitoring-System zeigt, was sich verändert. Genau damit erkennt man früh, dass Probleme im Anmarsch sind. Speziell dazu haben wir ein „Extra Special“ für euch in Arbeit.
10. Troubleshooting: Wenn es Probleme gibt, konzentriert und logisch vorgehen
Wenn beispielweise am Empfänger keine HF anliegt, muss man nicht nur auf die Antennen schauen – da kommen dann mehrere Ursachen infrage: Der Sender kann ausgeschaltet oder defekt sein. Hat die Batterie noch genug Saft? Oder steht der Sender versehentlich auf einer anderen Frequenz? Erst danach prüft ihr Antennen, Sichtkontakt, Kabel, Splitter und den tatsächlichen Abstand …
Wenn HF da ist, aber kein sauberer Ton
Dann kommt zwar Funk an, aber das Nutzsignal ist nicht sauber nutzbar. In diesem Fall prüft man Mute, Audio-Routing, Pilotton, Gain, Interferenzen, Intermodulation und mögliche Übersteuerung.
Wenn Aussetzer nur an bestimmten Stellen passieren
Passieren die Probleme nur an einzelnen Stellen, spricht viel für Funklöcher, Abschattung oder eine unglückliche Antennenposition. Dann hilft oft die Antennen umzusetzen, höher zu stellen, freier zu positionieren oder den Laufweg anzupassen.
Wenn mehrere Kanäle gleichzeitig spinnen
Dann liegt meist kein Einzelfehler vor, sondern es ist ein systemisches Problem. Neue Funkquellen, geänderte Raumbelegung, zusätzliche Technik, falsch gesetzte Verstärkung oder eine gestörte Verteilung sind dann wahrscheinlicher als ein einzelner Defekt.
Hier folgen jetzt noch ein paar Produktempfehlungen zu Funkstecken und Dratlossystemen:
Die StageAID-Checkliste vor jeder Show
- Alle Antennen, Kabel, Splitter und Netzteile auf festen Sitz und sichtbare Schäden prüfen.
- Frische oder voll geladene Akkus einsetzen; bei häufiger Nutzung gute wiederaufladbare Akkus systematisch verwenden.
- Reservekanäle, Ersatzsender und Ersatzakkus griffbereit bereithalten.
- Frequenzen prüfen: Sender und Empfänger müssen sauber zugeordnet sein.
- Alle Empfänger einschalten, danach Sender nacheinander aktivieren und beobachten, ob wirklich nur der passende Empfänger reagiert.
- Den gesamten Einsatzbereich mit dem Sender ablaufen und auf Funklöcher, Feldstärkeabfall und Reichweitenende achten.
- Kurz vor Showbeginn nochmals prüfen, ob sich durch Publikum, neue Technik oder Umbaumaßnahmen etwas verändert hat.
Endergebnis: Drahtlos heißt nicht immer ratlos
Funkstrecken sind keine ‚Mikrofone ohne Kabel‘, sondern vollständige HF-Systeme. Wer sie so behandelt, bekommt sie in den Griff. Der wichtigste Unterschied zwischen stressigem und entspanntem Funkbetrieb ist selten Glücksache, sondern in Planung, Antennenarbeit, Reserve und Disziplin.
Wenn man als Grundsatz mitnimmt, dass saubere Frequenzplanung, gute Antennen, realistische Tests, laufende Kontrolle und ein geordnetes Troubleshooting mehr retten als hektisches Drücken im Menü, dann ist schon sehr viel gewonnen. Und genau das ist StageAID-Praxis: erst verstehen, dann sorgfältig aufbauen, dann konzentriert arbeiten. Und immer präventiv Problemsituationen und die Lösungen dazu einplanen.
