Temporäre Netzwerke für Veranstaltungen richtig aufbauen: Ein Praxisleitfaden für Techniker

© KI generiert, Engelmann Promotion

Temporäre Netzwerke in der Veranstaltungstechnik werden zunehmend kom­ple­xer: Sieger ist nicht der, der im Chaos wild rumimprovisiert, sondern derjenige, der sauber plant und dann auch in stressigen Phasen souverän den Überblick behält …

Wer heute in der Veranstaltungstechnik arbeitet, kommt an Netzwerken nicht mehr vorbei. Früher lief vieles getrennt: Audio hier, Licht da, Video für sich.

Temporäre Netzwerke müssen vor allem drei Dinge können:
stabil laufen, schnell aufgebaut sein und im Fehlerfall beherrschbar bleiben.
Und genau da trennt sich die Bastellösung vom professionellen Setup.

Heute hängen Mischpulte, Stageboxen, Lichtpulte, Medienserver, Controller, Intercom, Funk­ma­na­ge­ment und Remote-Zugriffe oft im selben technischen Kosmos. Genau deshalb reicht es nicht, einfach ein paar Switches in den Case zu werfen und loszulegen.

Darum ist das Thema in der Praxis so wichtig –
Sorgfältiges Management

Ein Netzwerk auf einer Veranstaltung ist keine Büroumgebung. Es wird unter Zeitdruck aufgebaut, oft von mehreren Leuten gleichzeitig, manchmal unter schlechten Bedingungen, manchmal in fremden Häusern, manchmal mit Material, das in der Vorproduktion noch gar nicht komplett feststand. Dazu kommt: Wenn etwas nicht läuft, interessiert es vor Ort niemanden, ob die Theorie schön war. Dann muss es schnell verständlich und schnell lösbar sein.

Das Problem ist meistens nicht die Technik – das Problem ist die Unordnung. Geräte ohne klare Struktur, IP-Adressen nach dem Zufallsprinzip, unbeschriftete Ports, keine saubere Segmentierung und am Ende keiner, der genau sagen kann, welches Gerät eigentlich wo hängt und warum. Ein temporäres Netzwerk muss aber nicht so perfekt aufgebaut sein wie eine Festinstallation im Theater oder ähnlichen Locations. Es muss jedoch gut funktionieren.

Zuerst überlegen und einen Plan entwickeln

Der größte Fehler passiert meistens schon, bevor das erste Kabel gesteckt wird. Es wird oft etwas zu planlos aufgebaut. Gerade kleinere Produktionen verleiten dazu, alles spontan zu lösen. Ein Switch hier, ein Access Point da, noch schnell die Lichtregie mit ins gleiche Netz, dann den Medienserver dazu, dazu Fernwartung, Tablet-Steuerung und noch irgendein Dante-Gerät. Solange es irgendwie läuft, merkt man den Fehler nicht. Und sobald etwas hakt, wird´s unerquicklich und die Fehlersuche beginnt …

Aus dem Grund muss immer gelten:
Vor dem Aufbau sollte klar sein, welche Gewerke im Netzwerk unterwegs sind und was davon wirklich miteinander sprechen muss.

Das sind die typischen Bereiche, die zu Beginn berücksichtigt werden müssen:

• Audio
• Licht
• Video
• Steuerung
• Intercom
• Management
• Service oder Internetzugang

Nicht alles muss zwingend voneinander getrennt werden. Doch alles sollte bewusst geplant sein. Genau das ist der Unterschied. Eine wichtige Basis dafür ist der Aufbau als VLAN.

VLANs: nicht kompliziert und sinnvoll

Ein VLAN (Virtual Local Area Network) ist eine Technologie, die ein physisches Netzwerk logisch in mehrere virtuelle Teilnetzwerke segmentiert. Es ermöglicht die Trennung von Geräten, die am selben Switch (= zentraler Verteiler in kabelgebundenen Netzwerken) hängen, zur Erhöhung von Sicherheit, Leistung und Struktur. Kommunikation zwischen VLANs erfordert einen Router oder Layer-3-Switch, das ist ein Netzwerkgerät, das die Funktionen eines herkömmlichen Switches (Layer 2) mit denen eines Routers (Layer 3) kombiniert. Hier eine beispielhafte VLAN-Struktur für eine mittelgroße Produktion:

Sobald mehrere Gewerke in einem Netzwerk laufen, wird Segmentierung wichtig, also eine Unterteilung des Netzwerks in kleinere, isolierte Teilnetze (Segmente) – das erhöht Sicherheit und die Performance. VLANs sind hier ein sauberes Werkzeug. Im Kern geht es darum, ein physisches Netzwerk logisch in mehrere Bereiche zu unterteilen. Das bringt Übersicht, reduziert unnötigen Datenverkehr und macht die Fehlersuche deutlich einfacher.

In der Veranstaltungstechnik ist das besonders sinnvoll, weil Audio-, Licht- und Videodaten oft völlig unterschiedliche Anforderungen haben. Audio will saubere, stabile Echtzeitkommunikation, Lichtsteuerung ist meist relativ schlank, jedoch kritisch. Video kann sehr viel Bandbreite ziehen. Wenn da alles wahllos in einem Netz herumläuft, wird es schnell unübersichtlich.

Audio-, Licht- und Videodaten haben teilweise sehr unterschiedliche Anforderungen, daher ist hier eine Trennung der Netzwerke nötig.
Netzwerkprotokolle, wie Dante oder NDI, sichern die Kommunikation.

Gerade bei Audio- und Videodaten, die oft Multicast-Traffic  nutzen, wie Dante oder NDI, ist es zudem entscheidend, dass die Switches IGMP Snooping  (Internet Group Management Protocol Snooping) unterstützen und aktiviert haben. Dies stellt sicher, dass Multicast-Datenpakete nur an die Ports gesendet werden, die sie auch wirklich benötigen, und nicht das gesamte Netzwerk fluten, was zu Performance-Problemen führen kann.

IGMP-Snooping  ist ein Mechanismus auf Netzwerk-Switches, der den Multicast-Datenverkehr in lokalen Netzwerken (LANs) verteilt. Ohne diese Funktion würden Multicast-Pakete an alle Ports im Netzwerk gesendet, was zu unnötigem Traffic und potenzieller Netzwerküberlastung führt. Dazu ein einfaches Beispiel aus der Praxis:

• VLAN 10: Audio
• VLAN 20: Licht
• VLAN 30: Video
• VLAN 40: Management
• VLAN 50: Service/Internet

Das muss aber nicht auf jeder kleinen Firmenfeier so aufgeteilt werden. Doch sobald eine Produktion wächst oder mehrere Systeme zusammenspielen, ist diese Trennung Gold wert.

Ein Adressplan spart mehr Zeit als jedes Bauchgefühl

→  Beispiel eines strukturierten IP-Adressplans:

Jedes Gerät sollte nachvollziehbar adressiert sein. Nicht irgendwie nach dem Motto „den Bereich nehmen wir jetzt halt auch noch mit“. Besser ist ein einfacher Aufbau, den man als Basis für die eigenen wiederkehrenden Installationen nimmt. Zum Beispiel:

• Audio: 192.168.10.x
• Licht: 192.168.20.x
• Video: 192.168.30.x
• Management: 192.168.40.x

Dann erkennt man schon an der Adresse, in welchem Bereich sich ein Gerät bewegt. Das hilft bei der Inbetriebnahme, bei der Dokumentation und bei der Fehlersuche. Noch besser wird es, wenn auch die Hostnamen logisch aufgebaut sind. Also nicht „Switch1neu“  oder „Rack-irgendwas“, sondern etwa:

• sw-foh-audio-01
• sw-stage-left-01
• lpu-foh-main
• msv-control-01

Wer so arbeitet, spart sich später nervige Sucherei.

Robuste Hardware: Kabel und Steckverbinder

Ein Netzwerk ist nur so stark wie seine schwächste Verbindung. Gerade im rauen Veranstaltungsalltag sind hochwertige Kabel und Steckverbinder entscheidend. Üblich sind flexible, trommelbare Cat6a-Kabel(S/FTP) und EtherCON-Stecker. Diese verriegelbaren RJ45-Gehäuse bieten nicht nur Schutz vor Staub und Feuchtigkeit, sondern auch eine sichere Verbindung, die sich nicht so leicht löst wie herkömmliche RJ45-Stecker. Das spart nicht nur Nerven, sondern auch wertvolle Zeit bei der Fehlersuche.

Der Switch ist nicht nur Verteiler, sondern Schaltzentrale

Viele behandeln Switches immer noch wie einfache Mehrfachsteckdosen für Netzwerk. Genau das sind sie in komplexeren Produktionen aber nicht. Der Switch entscheidet mit darüber, wie stabil das gesamte System läuft. Deshalb sollte man seine Switches kennen und sinnvoll vorbereiten. Dazu gehören unter anderem:

• saubere Port-Beschriftung
• klare Zuordnung der VLANs
• sinnvolle Management-IP
• dokumentierte Uplinks
• deaktivierte Energiesparfunktionen, wenn sie Probleme machen
• konsistente Grundkonfiguration auf mehreren Geräten

Dediziertes Management-VLAN

Um sich nicht selbst auszusperren und die Konfigurationsoberflächen der Switches und Access Points sicher zu halten, ist ein separates Management-VLAN (oft VLAN 1 oder ein anderes dediziertes VLAN) sinnvoll. So bleiben die Management-Schnittstellen auch bei Änderungen in den Produktions-VLANs erreichbar.

Gerade in temporären Setups hilft es enorm, wenn Switches nicht jedes Mal bei null konfiguriert werden. Wer für Standardjobs eine saubere Grundkonfiguration vorbereitet, spart Zeit und minimiert Fehlerquellen.

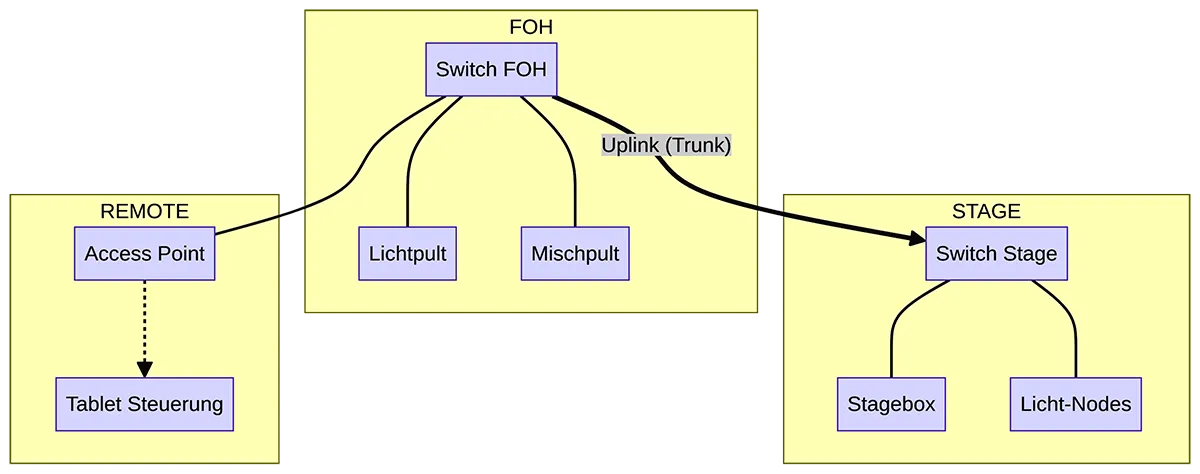

Topologie: Sternstruktur ist oft besser als kreuz und quer

In der Praxis sieht man immer wieder mehr oder weniger zufällig gewachsene Konstruktionen, die sich im Laufe des Aufbaus ergeben haben. Hier noch ein Switch drangehängt, da noch ein kleiner Access Switch dazu, hinten an der Bühne noch schnell eine Verlängerung über einen weiteren Hop. Funktionieren kann das alles. Muss es aber nicht dauerhaft gut.

Eine klare Topologie (= die Verkabelung und die logische Struktur, also der Datenfluss von Geräten wie Computern, Routern und Switches in einem Netzwerk) ist wichtig. In vielen Fällen ist eine sternförmige Struktur am sinnvollsten: ein zentraler Verteiler, von dort definierte Abgänge zu FOH, Bühne, Regie, LED, Licht oder Nebenräumen. Das hält die Struktur übersichtlicher und reduziert Fehlerquellen. Natürlich lässt sich das nicht immer perfekt umsetzen. Aber je klarer die Topologie, desto einfacher wird später alles andere.

Da ist eine Dokumentation extrem nützlich

Die Dokumentation ist in der Veranstaltungstechnik bestimmt kein Lieblingsthema. Klar, verständlich. Unter Zeitdruck hat niemand Lust, endlose Tabellen zu pflegen. Genau deshalb muss die Dokumentation praxisgerecht sein.

Wichtig: Die Projekte vorbereiten, wo es eben geht – sauber beschriften und dokumentieren ggf. aufbauen und prüfen. Mögliche Änderungen oder Erweiterungen vorsehen. Dabei sollten alle Beteiligten die für sie wichtigen Informationen erhalten, am besten mit Name und Kontakt des zuständigen Verandwortlichen oder Administrator.

Dokumentation:
Die nächste Veranstaltung kommt bestimmt – daher – Listen erstellen, alles Nötige beschriften, prüfen, Erweiterungen vorsehen und –
die einzelnen Schritte und Vorbereitungen dokumentieren

Ist manchmal lästig, doch ungemein hilfreich. Es geht dabei auch nicht darum, jedes Detail bis zur letzten Schraube aufzuschreiben, es geht darum, genau diese Informationen festzuhalten, die man im Betrieb, bei Übergaben und beim nächsten Mal wirklich braucht.

Mindestanforderungen an die Dokumentation für ein sauberes temporäres Netzwerk:

• Gerätename
• Gerätetyp
• Funktion im System
• Standort
• IP-Adresse
• VLAN oder Netzsegment
• Port-Zuordnung
• Besonderheiten in der Konfiguration

Mehr braucht man oft gar nicht. Aber genau das sollte dann sauber vorhanden sein. Zusätzliche Erleichterungen kann man sich durch den Gebrauch unterschiedlicher Farben, auch bei den Kabeln für die verschiedenen VLANs verschaffen. Eine einfache Tabelle reicht in vielen Fällen völlig aus. Ent­schei­dend ist nicht, ob das in einer schicken Software steckt. Entscheidend ist, ob ein anderer Techniker das System in kurzer Zeit versteht. Hier haben wir mal 2 Excel Vorlagen für euch erstellt, mit denen wir selber arbeiten:

1.) Netzwerke – einfache Vorlage

2.) Netzwerke – komplexe Vorlage

Beschriftung ist keine Nebensache

Was bei Multicores und Strom schon lange selbstverständlich sein sollte, gilt bei Netzwerken genauso: Saubere Beschriftung spart Zeit, Nerven und Fehler – das betrifft vor allem:

• Switches
• Uplink-Ports
• VLAN-Zuordnung
• Patchfelder
• Netzwerkdosen
• Kabelenden
• Access Points
• Stage- oder FOH-Geräte

Wenn am FOH drei Netzwerkkabel ankommen und keines davon ist eindeutig beschriftet, wird´s kompliziert. Denn das kostet im dümmsten Moment wertvolle Minuten. Wer sauber labelt, arbeitet schneller und souveräner.

Fehlerquellen, die immer wieder auftauchen

In der Praxis wiederholen sich viele Probleme. Meist sind es nicht die spektakulären wie brennende Router, sondern die einfachen, kleinen Fehler, die sich im schlimmsten Fall kaskadieren und so zu unübersichtlichen, schwer behebbaren Problemen führen können. Dazu gehören diese typischen Klassiker:

1. Alles läuft in einem Netz: Am Anfang bequem, später unübersichtlich.
2. Keine klare IP-Struktur: Geräte werden spontan adressiert, niemand blickt mehr durch.
3. Switches nicht vorbereitet: Ports falsch konfiguriert, Management vergessen, Uplinks unklar.
4. Beschriftung fehlt oder ist unbrauchbar: Besonders lustig, wenn es dunkel ist und Einlass in 20 Minuten beginnt.
5. Internet und Produktionsnetz nicht sauber getrennt: Kann funktionieren, sorgt aber gern für Nebenwirkungen.
6. Dokumentation zu spät oder gar nicht erstellt oder nicht an das relevante Personal verteilt: Dann ist keiner mehr in Stimmung und vieles wird vergessen.

Eine gute Vorbereitung schlägt alles …

So sieht ein praxistauglicher Standard aus. Man braucht keinen Overkill, um professionell zu arbeiten. Eine klar strukturierte Vorbereitung reicht aus:

• Vorproduktion: Gewerke und Anforderungen klären
• IP-Bereiche und VLANs festlegen
• Switch-Konfiguration vorbereiten
• Geräte nachvollziehbar benennen
• Ports und Uplinks sauber beschriften
• Netzwerk beim Aufbau direkt dokumentieren

Nach der Inbetriebnahme das Netzwerk prüfen, ob der Plan auch in der Realität funktioniert: Ein Netzwerkplan bringt nur dann etwas,
wenn er auch wirklich zum aufgebauten System passt.

Was Stagehands, Operator und Systemer
gemeinsam brauchen

Nicht jeder Techniker in einer Produktion muss tief in Netzwerktechnik einsteigen. Aber jeder profitiert von Klarheit und eindeutiger Verantwortlichkeit. Der Systemtechniker braucht Struktur. Der Operator braucht Verlässlichkeit. Der Kollege, der am zweiten Tag übernimmt, braucht Übersicht. Und der Techniker braucht im Fehlerfall einfache, konkrete Informationen statt Rätselraten.

Ein gutes temporäres Netzwerk sollte deshalb nicht nur technisch sauber aufgebaut sein – Es muss auch sauber kommuniziert werden können, damit jeder sofort erkennt, was geplant ist.

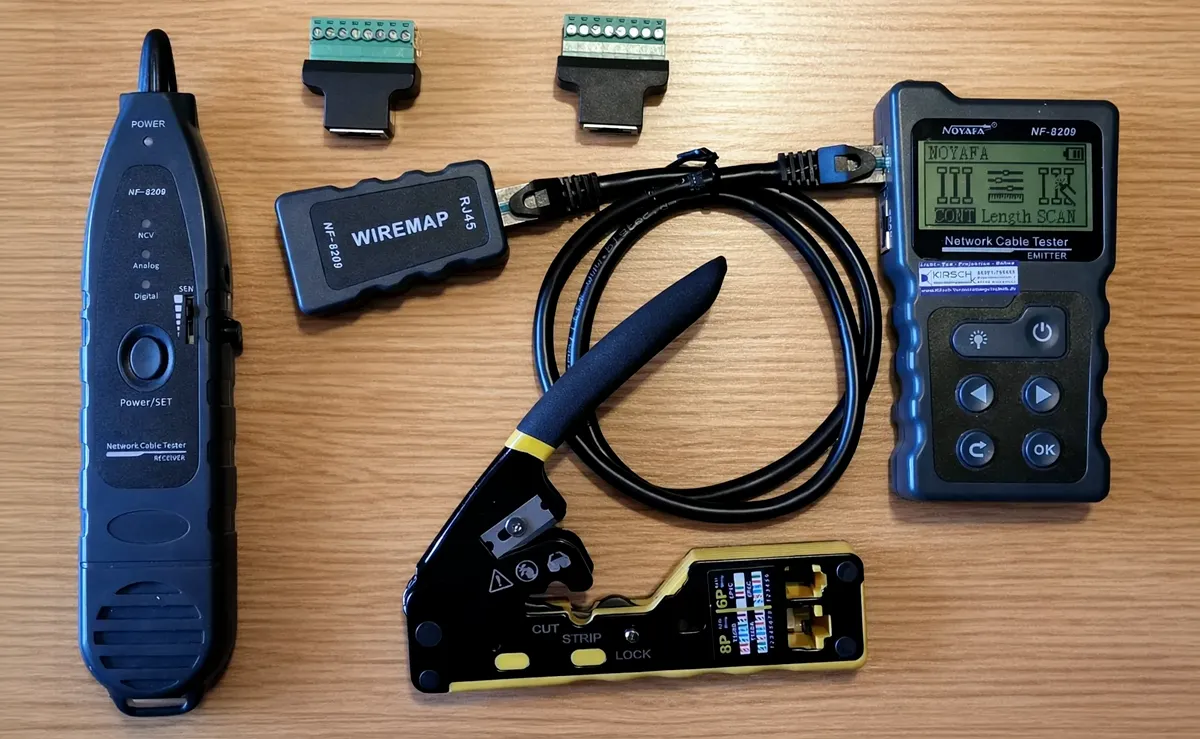

Service, Prüfung und Fehlerbehebung

In jedem Netzwerk können Fehler auftreten, entweder durch schlechte Programmierung aber auch Probleme bei der Hardware und den beweglichen Komponenten wie Kabeln etc. Profis haben für alle relevanten Komponenten dann Ersatzgeräte, Werkzeug und Prüfgeräte dabei. Das Bild unten zeigt einige Komponenten aus dem Servicefundus des Autors. Damit lassen sich CAT Kabel prüfen, POE, Signalverfolgung über weit auseinander liegende Strecken u.v.m. Zusätzlich lassen sich schnell und einfach Kabel reparieren oder konfektionieren.

Anzeige

Epilog: Gute Netzwerke arbeiten unauffällig

Das beste temporäre Netzwerk fällt oft gar nicht auf und genau das ist sein Job: Es macht keinen Stress, es produziert keine Überraschungen und es lässt sich im Fall der Fälle schnell überprüfen. Genau darum geht es. Wer in der Veranstaltungstechnik Netzwerke aufbauen will, muss nicht alles übertreiben. Allerdings sollte er konsequent arbeiten: klare Struktur, saubere Segmentierung, nachvollziehbare Adressierung, sinnvolle Beschriftung und eine Dokumentation, die ihren Namen auch verdient.

Denn am Ende ist es egal, wie toll das Setup auf dem Papier aussieht. Es zählt nur, ob es unter realen Bedingungen läuft. Und ob jemand anderes es notfalls übernehmen kann, ohne erst Detektiv spielen zu müssen. Temporäre Netzwerke sind heutzutage kaum noch ein Spezialthema für ein paar Nerds, sie sind ganz normales Handwerkszeug in der modernen Veranstaltungstechnik. Wer sie sauber plant, spart Zeit, reduziert Fehler und arbeitet professioneller, entspannter – und – erfolgreicher.

Zum Schluß haben wir für euch noch eine praktische Checkliste, die ihr auch online ausfüllen könnt und einen wertvollen Buchtipp: PC-Netzwerke – Das umfassende Handbuch für Ihren Einstieg in die Netzwerktechnik . Das Buch gibt´s auch als Download . Schulungen zu Netzwerken in der Veranstaltungstechnik , speziell auch Audionetzwerke, bietet Leo Künne  an.
