    Unschlagbare Belastung bei hoher Sicherheit: Die Milos Steel Truss

    Erleben Sie extremen Support mit Stahltraversen von MILOS.

    Seit mehr als 25 Jahren produzieren wir hochwertige Aluminiumtraversen für einige der weltweit führenden Eventcompanies. Im Jahr 2017 haben wir unser Wissen über die Herstellung und Konstruktion von Traversen genutzt, um eine völlig neue Traversenlinie zu entwickeln, die Antworten auf die ständig steigenden Belastungsanforderungen großer Live-Events auf der ganzen Welt gibt. Seit 2018 auf dem Markt: die MILOS Steel Truss.

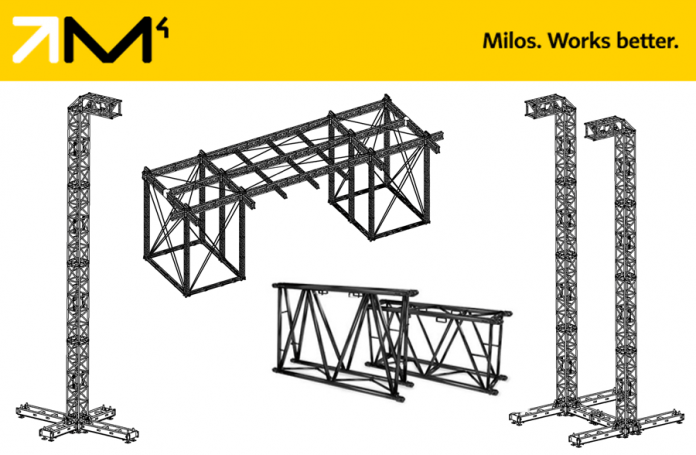

    Heute stellen wir exemplarische Konstruktionen vor, die das Potential der MILOS Steel Truss veranschaulichen. Ein PA-Delay-Tower, eine Tragkonstruktion für LED-Screens und ein Bühnendach! Alle drei Konstruktionen sind aus ultrahochfestem Stahl gefertigt und bieten unschlagbare Möglichkeiten.

    Die wichtigsten Eigenschaften der Baureihe von MILOS Stahltraversen:

    • Vollständiges Sortiment and Tower- und Groundsupport-Komponenten (Base mit Outriggern, Sleeveblock, Head-Section und mit der Locking Unit ein Towersegment, mit dem der Sleeveblock gesichert wird)
    • 0
    • Verglichen mit Aluminiumtraversen massiv vergrößerte Nutzlasten und Spannweiten von bis zu 60 m!
    • 0
    • Verwendung ultra-hochfester Stahlgüten, die verglichen mit üblichem Baustahl eine nahezu 4-fache Festigkeit aufweisen
    • 0
    • Integrierte Stapleraufnahmen für sicheren Transport
    • 0
    • Langlebige schwarze Industrielackierung als Standard für alle Traversen und Towerkomponenten

    PA Delay Tower

    Der MILOS PA Delay Tower bietet bei 16 m Höhe des extreme Belastbarkeit für den sicheren Betrieb der größten PA-Systeme, ohne zusätzliche Seilabspannungen zu benötigen.

    Traverse

    • MILOS S-QTQTQT Stahltower (780 x 780mm)

    Gewicht und Größe der nachgewiesenen Nutzlasten

    • Frontfläche der PA: 10 m²
    • Seitenfläche der PA: 5m²
    • Gewicht: 2.500 kg

    Verankerung / Ballast

    Durch den Einsatz des Stahlbase mit nur 3 m Outrigger nach vorne und hinten bzw. jeweils 2 m zu den Seiten, ist je nach Bauhöhe kein Ballast bzw. bei voller Höhe nur 2000 kg Ballast erforderlich.

    LED-Screen-Gate

    Unterstützen Sie das extreme Gewicht Ihrer großen LED-Anzeigen sicher und zuverlässig mit einem MILOS Steel Truss LED Screen Gate. Die gleiche Turmanordnung wie beim vorherigen PA Delay Tower kann verwendet werden, um ein LED Gate zu erstellen, das keine Abspanndrähte benötigt.
    Nachfolgend sind Fallstudien für 8m, 12m und 16m hohe LED Screen Gates dargestellt.

    Traverse

    • MILOS S-QTQTQT Stahltower (780 x 780mm)

    Größen und Gewichte der LED-Screens

    • 60 m² bei 8 m Höhe
    • 40 m² bei 12 m Höhe
    • 20 m² bei 16 m Höhe

    Windlast

    • Im gesicherten Zustand bis zu 28 m/s

    Grundfläche

    Die Grundkonstruktion ist die gleiche wie bei unseren PA-Delay Towern. Das 1×1 m große Base wird nach vorne und hinten mit 3 m langen Outriggern versehen. Die Breite zwischen den Bases kann in Abhängigkeit der Wandgröße variieren.

    Werbebanner

    Am Ende der oberen 2 m langen Auskragung kann ein Werbeelement angebracht werden, welches bei hohen Windlasten nicht demontiert werden muss.

    Steeltruss-Bühnendach

    Bieten Sie den größten und anspruchsvollsten Shows mit einem Bühnendach aus MILOS Steel Truss ultimative Nutzlastkapazitäten wie sie nur ultra-hochfester Stahl liefern kann!

    Abmessungen

    • Gesamt: 60 m Breite x 23m Tiefe x 23m Höhe
    • Bühnenfläche: 30 m Breite, 15,5 m Tiefe, 20 m lichte Höhe
    • Optionale Sidehouses: 12 m x 15,5 m

    Traverse

    • S-M1450 Rect S-RTW (1450 x 720 mm) für das Main Grid
    • S-M780 Quatro S-QTQT (72mm x 72mm) für die Tower

    Belastbarkeiten

    • 58t UDL über dem Hauptbühnenbereich
    • 5t für LED Screens in jedem Sidehouse
    • 16t für PA an den vorderen und seitlichen Kragarmen
    • Insgesamt 84t Nutzlast!

    Komponenten

    • Stahlbases mit Querverbindungen durch Outrigger
    • Sleeveblock in Kombination mit im Tower integrierter Verriegelungseinheit
    • Motorhalterung innerhalb der Truss des Main Grids
    • Headsection für zweisträngigen Kettenzug

    Lesen Sie HIER mehr über die verfügbaren MILOS Stahltraversen.
